Die Aktualisierung bringt nicht nur neue Funktionen, sondern auch umfassende Erweiterungen und Verbesserungen mit sich. Hier sind die wichtigsten Neuerungen im Überblick.
NX CAM Release 2312
Ein neues NX CAM Release von Siemens Digital Industries Software im Dezember 2023.

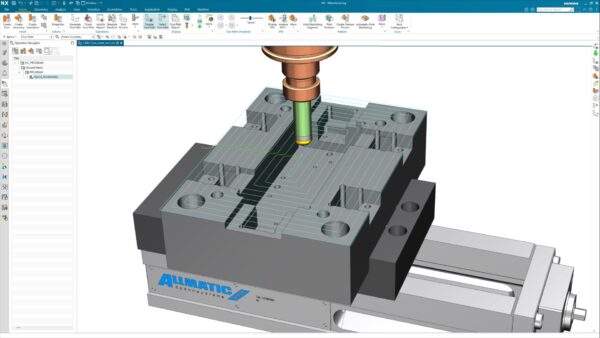

Natalja Glubrecht | Schnellschruppen
Die neue Operation „Schnellschruppen“ ermöglicht ein schnelles und einfach zu programmierendes Offset-Schruppverfahren. Die benutzerfreundliche Oberfläche gestattet die einfache Erstellung von Schruppbahnen mit minimalem Aufwand. Diese Funktion eignet sich besonders gut für einfachere Bauteile wie prismatische Teile, weniger komplexe Formen sowie Kerne, Matrizen und Gussteile.
Planfräsen Zick-Zack
Die Funktion „Planfräsen Zick-Zack“ wurde verbessert und bietet moderne Programmierungstechniken zur interaktiven Anpassung von Werkzeugbahnen. Durch die Nutzung von Zick-Zack-Mustern wird die Programmierung von Fräsbahnen vereinfacht. Die interaktive Bildschirmoberfläche ermöglicht es Anwendern, Pfadparameter wie Schnittwinkel, Überhang, Anfangspunkt, Bodenaufmaß, etc. mühelos zu definieren. Zudem erhalten sie eine automatische Bahnvorschau, die eine schnellere Bahngenerierung gewährleistet.

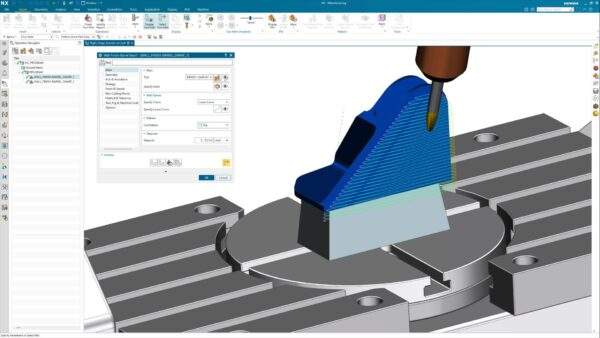

Wandschlichten-Ballenspäne
Die neueste 5-Achs-Wandschlichten-Ballenspäne Operation reduziert die Bearbeitungszeit und verbessert die Oberflächenqualität durch optimierte Werkzeugbahnen. Es ermöglicht die Verwendung von Ballenfräsern für Teile mit geraden Wänden und tangentialen Ballenfräsern für Teile mit gekrümmten Wänden.

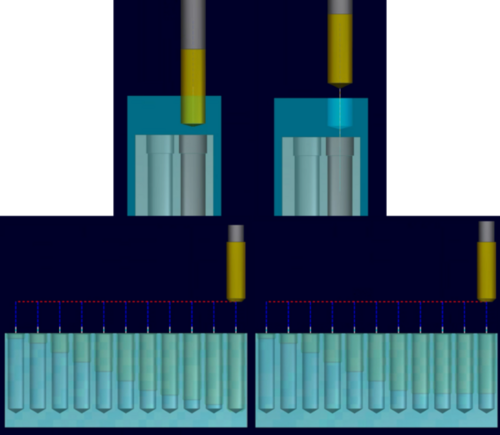

Holemaking
Im Bereich Holemaking wurden benutzerfreundliche Verbesserungen implementiert, die die Verwaltung von Steuerpunkten beim Bohren erleichtern. Die Option "Wie Anfang" sorgt für eine konsistente Positionierung des Werkzeugs über dem ursprünglich programmierten Werkstück. Zudem ist es nun möglich, in Gewindebohroperationen einen unteren Sicherheitsabstand zum Bohrungsgrund zu definieren.

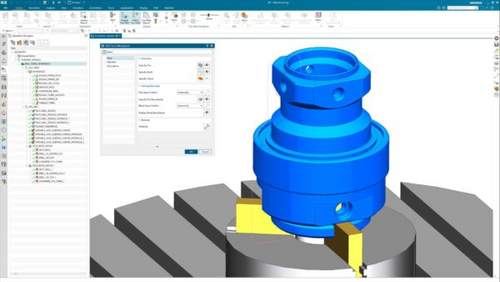

Mill-Turn Workpiece
Die neueste Mill-Turn Workpiece-Funktion vereinfacht die Erstellung von fortgeschrittenen Mill-Turn-CAM-Setups. Sie kombiniert die Definitionen von Teil- und Drehgeometrien in einem einzigen geometrischen Objekt, was die Programmierung erheblich erleichtert.
Mehr Informationen zu den neuen Funktionen finden Sie auf dem Siemens Blog: What’s New in NX for Manufacturing (December 2023).
