In diesem NX CAM Quicktipp geht es um die Funktion „Rotary Roughing“, die seit dem NX Release 1980 in Siemens NX zur Verfügung steht. Anhand von drei Beispielen zeigen wir Ihnen, wie Sie diese neue Schruppoperation zur Bearbeitung von Drehteilen einsetzen können.
Rotary Roughing in NX CAM
NX CAM Quicktipp | Bearbeitung von Werkstücken mit einer Drehfräsoperation
Heinrich Flaum |
Mehr über Rotary Roughing
Rotary Roughing in Siemens NX ist eine Funktion für die Bearbeitung von Werkstücken mit einer Drehfräsoperation. Mit nur wenigen benutzerdefinierten Einstellungen (Werkstück- und Rohteilgeometrie) ermittelt NX automatisch die optimale Bearbeitungsstrategie für das sich drehende Teil. Mit einem Kugelfräser, Kugelschaftfräser oder Rundmeißel erfolgt die Bearbeitung in zylindrischen Ebenen. Die Werkzeugachse ist senkrecht zur Bearbeitungsebene, was zur 4-Achsbewegungen führt.
In unserem Quicktipp zeigen wir Ihnen an drei verschiedenen Werkstücken, wie Sie mit Rotary Roughing arbeiten können.

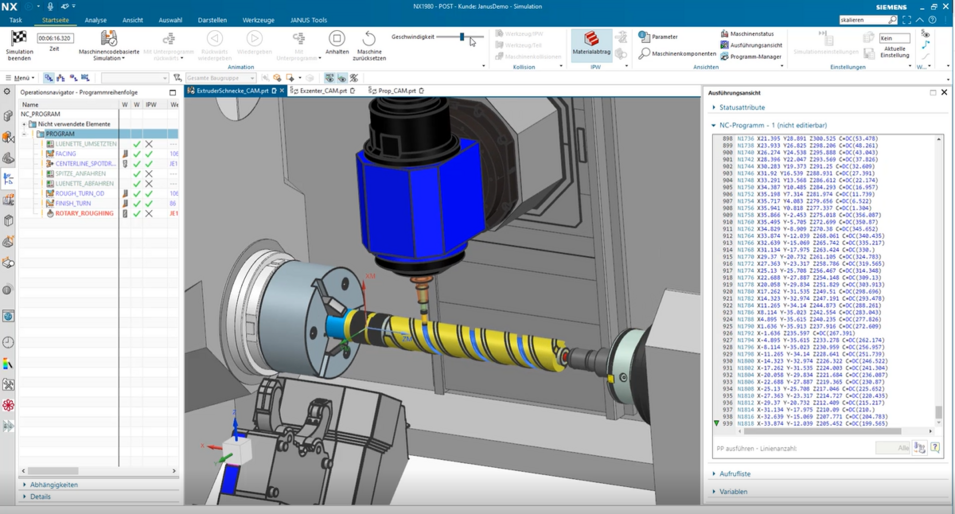

Extruderschnecke
Unser erstes Beispiel ist die Bearbeitung einer Extruderschnecke, für die sich Rotary Roughing ideal eignet. Wir möchten die Schneckengeometrie mit einem Schaftfräser vorschruppen.

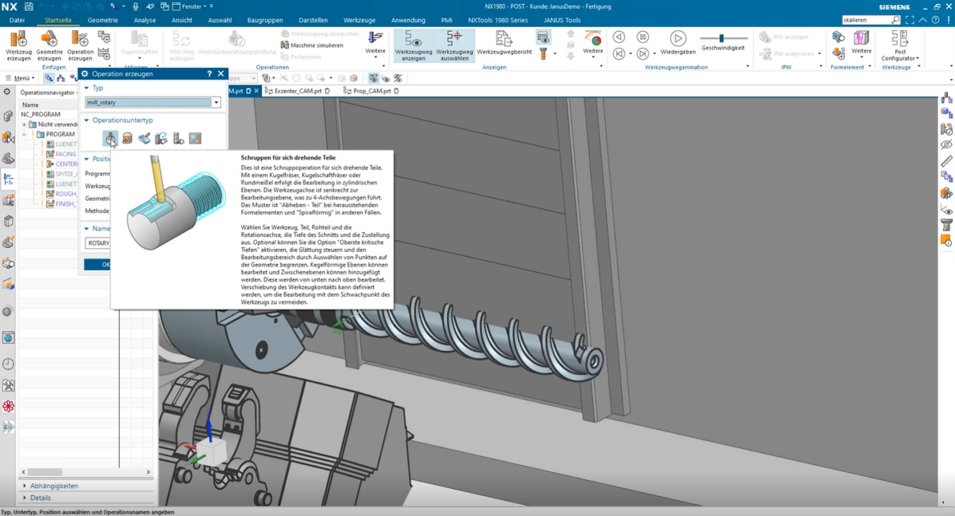

Wir wählen also in unserem Menü „Operation erzeugen“ als Typ „mill_rotary“ und dann als Operationstyp „Rotary Roughing“ aus.
Im Menü für diese Operation können wir nun noch verschiedene Einstellungen vornehmen. Wir wählen z. B. unter Geometrie die Bearbeitungsbereichsgrenze „Axial“ aus und definieren dann Start- und Endabstand.
Exzenterbearbeitung
Mit Rotary Roughing können wir auch Exzenter bearbeiten. Nachdem wir die Operation und den Operationstyp ausgewählt haben, ändern wir die Rotationsachse sowie das Schnittmuster und aktivieren „3D verwenden“ unter Geometrie. Zudem aktivieren wir unter „Haupt“ den Punkt „Oberste kritische Tiefen“. Welche Einstellungen wir genau vornehmen, sehen Sie oben in unserem Video.

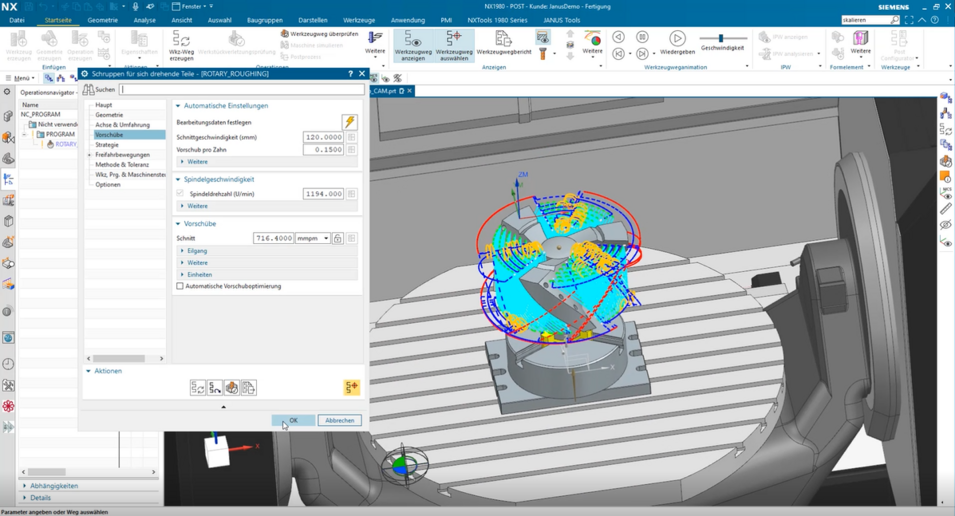

Bearbeitung auf einer Fräsmaschine

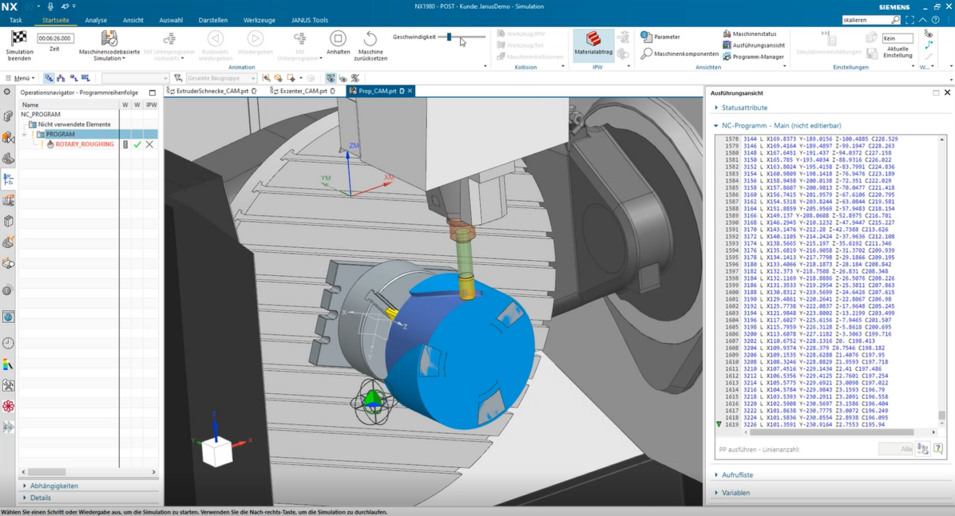

Rotary Roughing können wir nicht nur auf einer Drehmaschine einsetzen, sondern auch auf einer Fräsmaschine. Wir müssen nun in den Operationseinstellungen darauf achten, dass wir die Rotationsachse angeben. Wir nehmen noch einige weitere Einstellungen vor (Bearbeitungsbereichsgrenze Axial, Schnittmuster sowie die Definition der Vorschübe) und starten dann die Maschinensimulation.
Wie wir gesehen haben, bietet uns die Drehfräsoperation „Rotary Roughing“ in Siemens NX vielfältige Möglichkeiten, Schruppoperationen für sich drehende Teile schnell und effizient zu erzeugen.
Heinrich FlaumCAx Senior Pre-Sales Consultant
