Siemens Digital Industries Software hat im Juni 2021 die NX Version 1980 seiner leistungsstarken CAM-Software veröffentlicht. Es sind einige Neuerungen hinzugekommen und bestehende Funktionalitäten erweitert und verbessert worden. Welche Neuerungen Sie kennen sollten, das erfahren Sie im Folgenden.
NX CAM Release 1980
Das sind die wichtigsten Neuerungen im NX CAM Release 1980
1. Automatisiertes Ableiten von Werkzeughaltern aus Volumenkörpern.
Werkzeughersteller stellen in der Regel 3D-Modelle ihrer Werkzeughalter zur Verfügung. Diese 3D-Modelle können jedoch nicht direkt in CAM-Systemen für die NC-Programmierung verwendet werden. Der Programmierer muss die Parameter der Werkzeughalter wie z. B. die Durchmesser und Längen der Abschnitte des Halters manuell eingeben. Dieser manuelle Prozess kann zeitaufwändig und fehleranfällig sein.
Die neue Funktion zur Erstellung von Werkzeughaltern erkennt automatisch die Merkmale und die zugehörigen Abmessungen der 3D-Halter-Volumenmodelle, die von den Herstellern zur Verfügung gestellt werden. Sie füllt automatisch die Stufenparameter in NX aus, was die CAM-Programmierung beschleunigt und eine genaue Bearbeitungssimulation für eine fehlerfreie Produktion ermöglicht. Sie können den Halter (zusammen mit seinen Parametern) auch in die Werkzeugbibliothek exportieren, um ihn später wieder zu verwenden. Die automatische Haltererstellung hilft Ihnen, die CAM-Programmierung von kollisionsfreien Werkzeugwegen zu beschleunigen.
2. Mehrachsiges Entgraten (3, 4 oder 5-achsig) vereinfacht den Entgratungsvorgang mit Vollradius- und Kugelfräsern.
Der automatisierte Entgratungsvorgang in NX CAM wurde um Mehrachsen-Fräsfunktionen erweitert und vereinfacht das Entgraten mit Vollradius- und Kugelfräsern. NX erkennt automatisch die Kanten von Teilen mit beliebiger Komplexität und erstellt dann mehrachsige Operationen, um die angegebene Fasengröße zu bearbeiten.
Erweiterte Steuerelemente helfen Ihnen bei der Definition des Schnittmusters, der Werkzeugachse und der Werkzeugbewegungen, was reibungslose und optimierte Bearbeitungsvorgänge ermöglicht.
3. 4-Achsen-Schruppen von drehenden Teilen mit Vollradiusfräser und zylindrischen Schaftfräsern.

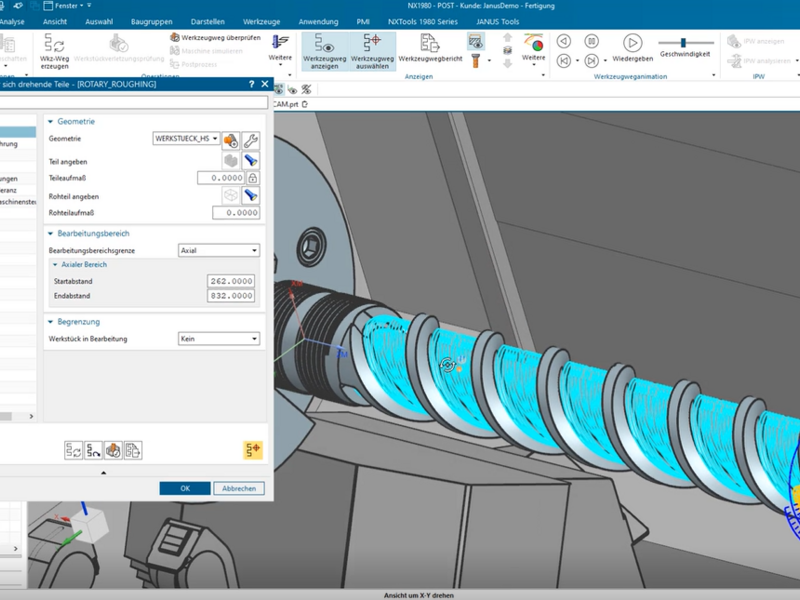

Die neue Operation zum Schruppen von drehenden Teilen rationalisiert den komplexen Prozess der Programmierung von zylindrischen Teilen. Bei minimaler Eingabe (Teile- und Rohteilgeometrie) identifiziert NX das Bearbeitungsmaterial und erzeugt optimierte 4-Achsen-Fräsoperationen mit Vollradiusfräser und zylindrischen Schaftfräsern.
4. 5-Achsen Führungskurven jetzt mit Wand-Prüfgeometrie.
Die Schlichtoperation 5-Achsen-Führungskurven mit Wand-Prüfgeometrie unterstützt die Erstellung von Werkzeugwegen unter Vermeidung von angrenzenden Wänden. Sie bietet mehr Kontrolle, um zu verhindern, dass bereits bearbeitete Wände angefahren werden und das Werkzeug die fertigen Oberflächen berührt. Zudem haben Sie Möglichkeit, unbearbeitete Wände auszuschließen, ohne zusätzliche Prüfgeometrieparameter zu erstellen, um zu verhindern, dass das Werkzeug in das Rohteil eindringt.
5. Neue Zerspanungsmethodik Prime Turning™.
PrimeTurning ist eine innovative Bearbeitungsmethode. Siemens Digital Industries Software ist eine Partnerschaft mit Sandvik Coromant eingegangen, um PrimeTurning in NX zu implementieren. Diese Zerspanungsmethodik, bei der leistungsstarke CoroTurn Prime-Wendeplatten verwendet werden, ermöglicht eine leistungsstärkere Bearbeitung.
Bei der PrimeTurning-Technik tritt das Werkzeug Spannfutterseitig in das Werkstück ein und trägt Material ab, während es sich zum Anfang des Bauteils hin vom Spannfutter weg bewegt. Dies ermöglicht die Verwendung eines kleinen Eintrittswinkels und aggressiverer Schnittparameter. Darüber hinaus können Sie die CoroTurn Prime-Wendeschneidplatten für konventionelles Drehen verwenden - vom Werkstückanfang in Richtung Spannfutter.
Natürlich sind dies nur fünf der zahlreichen Neuerungen in NX CAM. Mit welchen überarbeiteten Funktionen und Änderungen die neue NX Version noch einhergeht, das erfahren Sie im Siemens Blog.
