Viele NX CAM Anwender nutzen die Kollisionsgeometrie ausschließlich in Verbindung mit Volumenkörpern. Dabei bietet die Funktion deutlich mehr Einsatzmöglichkeiten.
In unserem aktuellen QuickTipp stellen wir Ihnen eine weitere Einsatzmöglichkeit der Kollisionsgeometrie in Siemens NX CAM vor. Anhand praxisnaher Beispiele zeigen wir, wie sich Flächen als Kollisionsgeometrie definieren und Werkzeugwege mithilfe des Kollisionsaufmaßes präzise steuern lassen.
In diesem Tutorial zeigen wir Ihnen eine weitere Einsatzmöglichkeit der Kollisionsgeometrie in Siemens NX CAM.

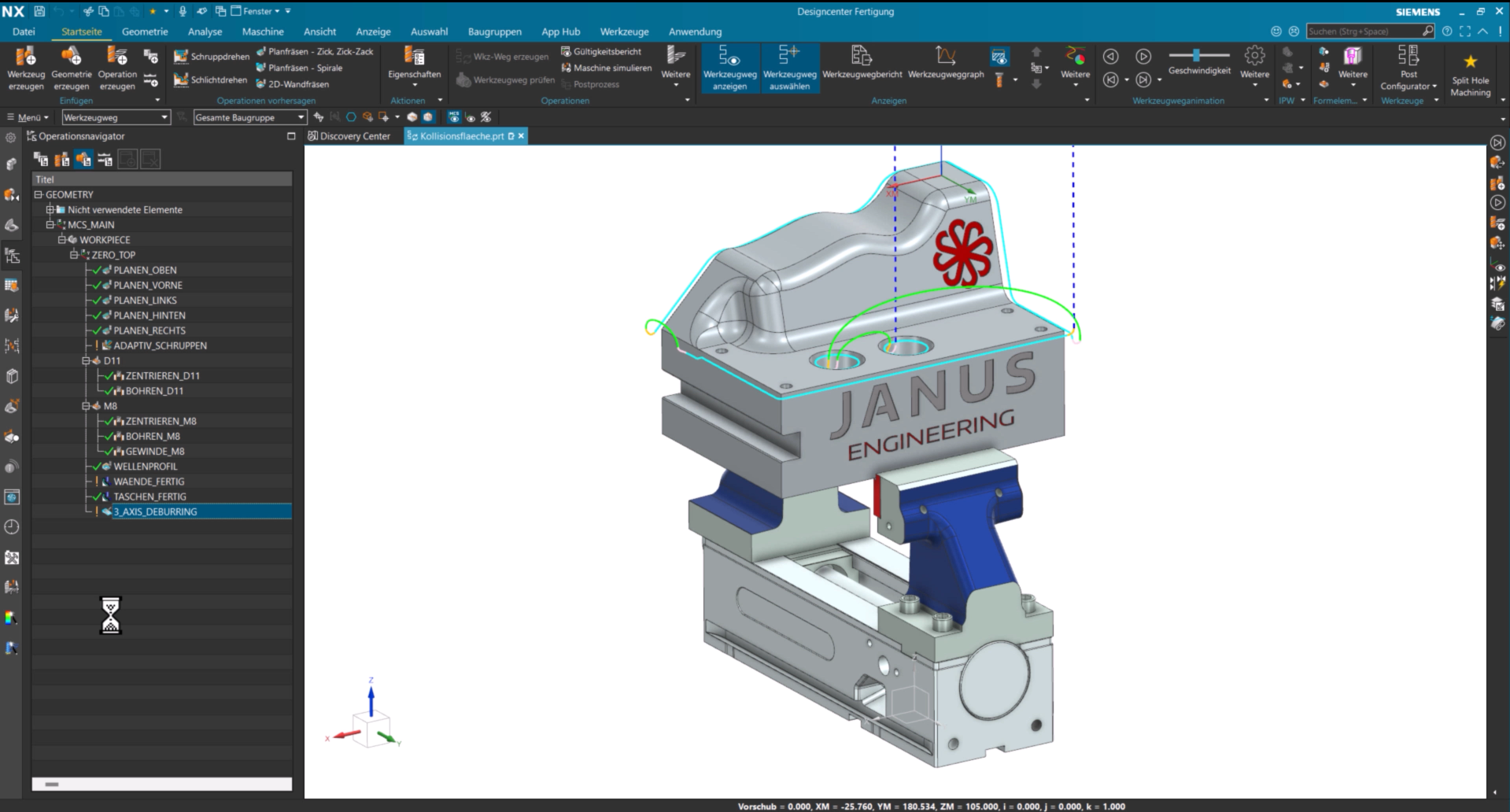

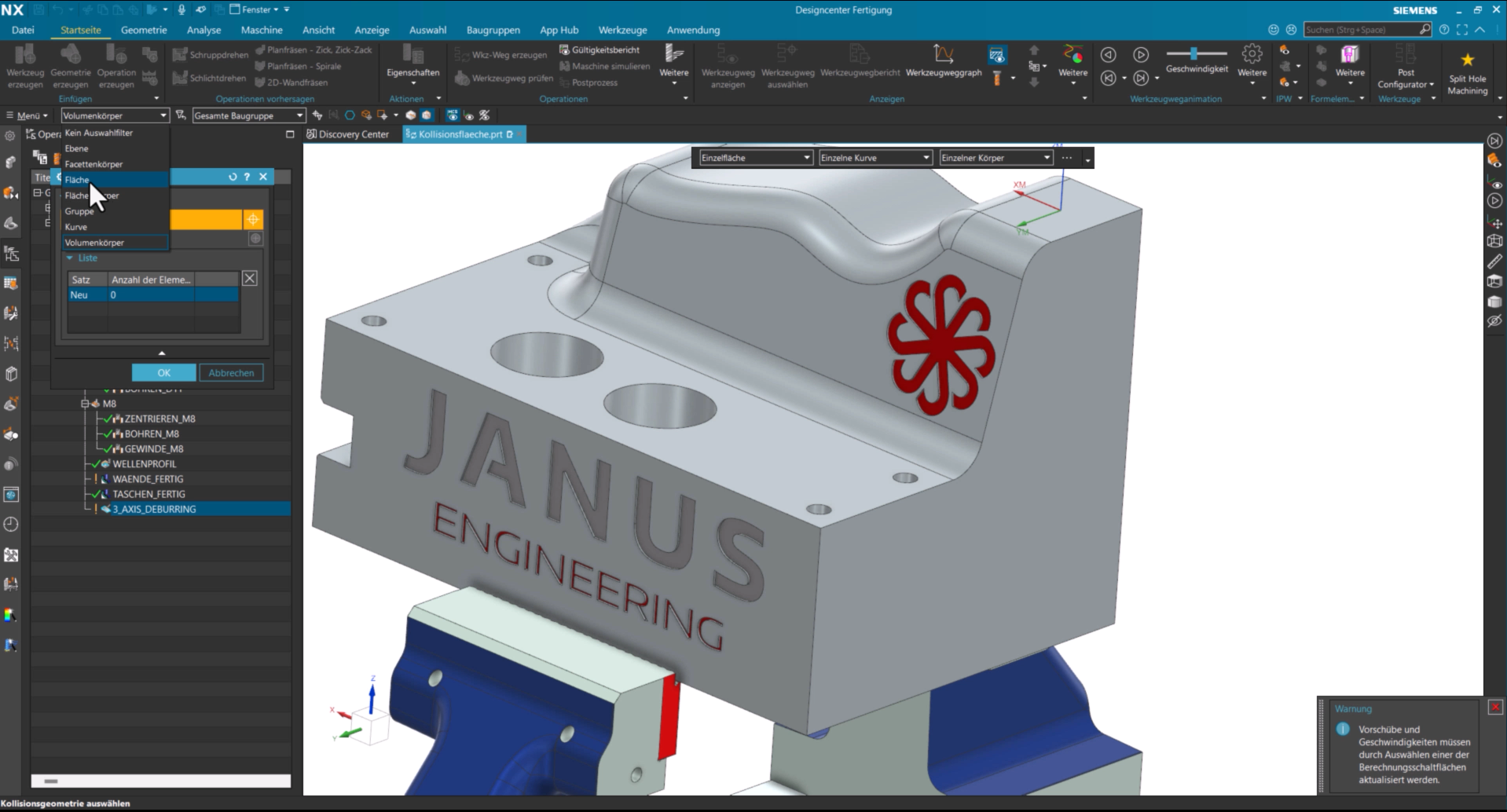

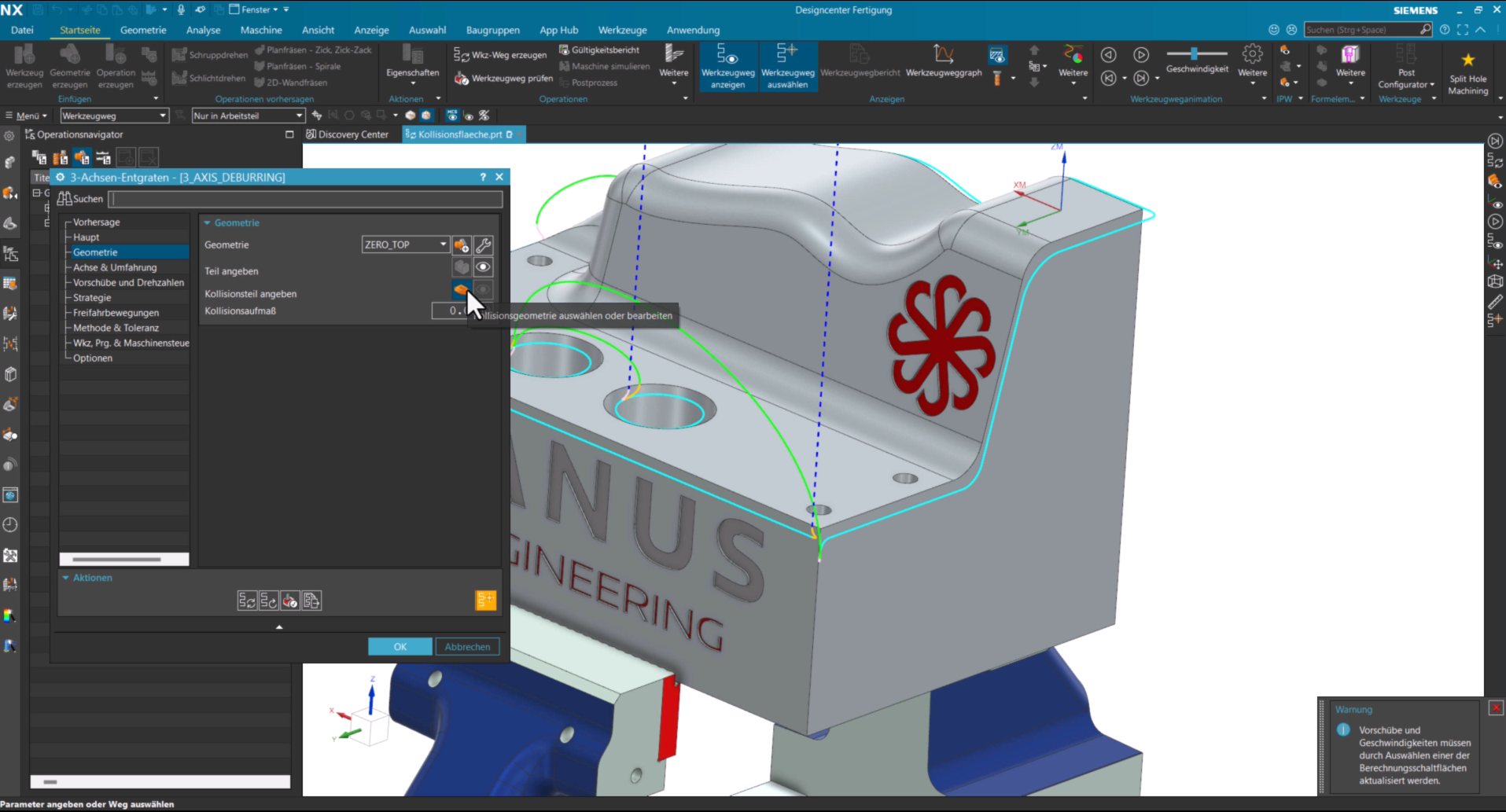

Im ersten Beispiel wird die Funktion in einer 3-Achsen-Entgratoperation eingesetzt. Öffnen Sie dazu die gewünschte Operation und wählen Sie Kollisionsgeometrie angeben. Anschließend legen Sie als Geometrietyp Fläche fest und selektieren die Fläche, die von der Bearbeitung ausgeschlossen werden soll.

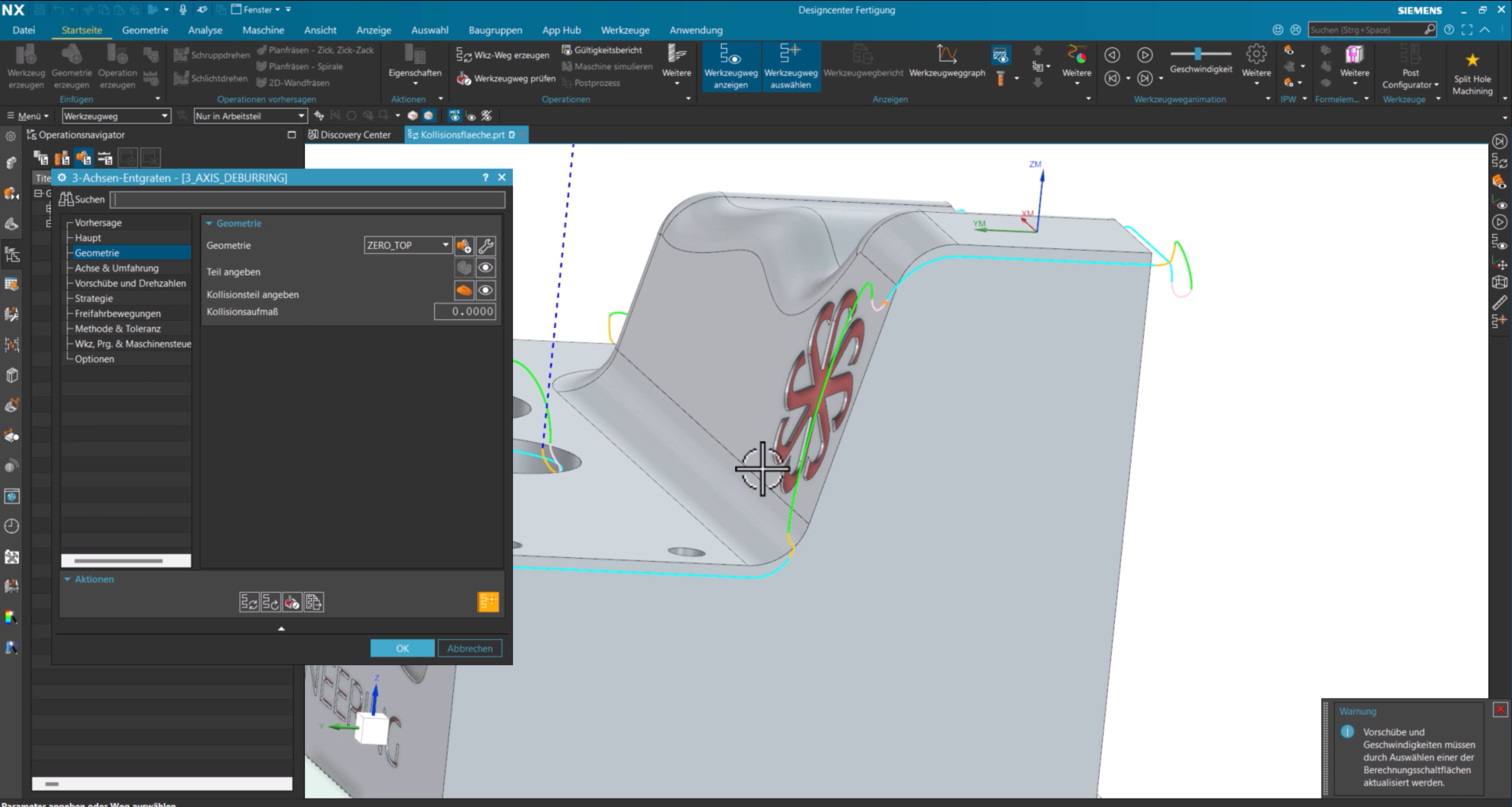

Nach dem Erzeugen des Werkzeugwegs umfährt das Werkzeug die definierte Fläche automatisch und setzt die Bearbeitung anschließend fort.

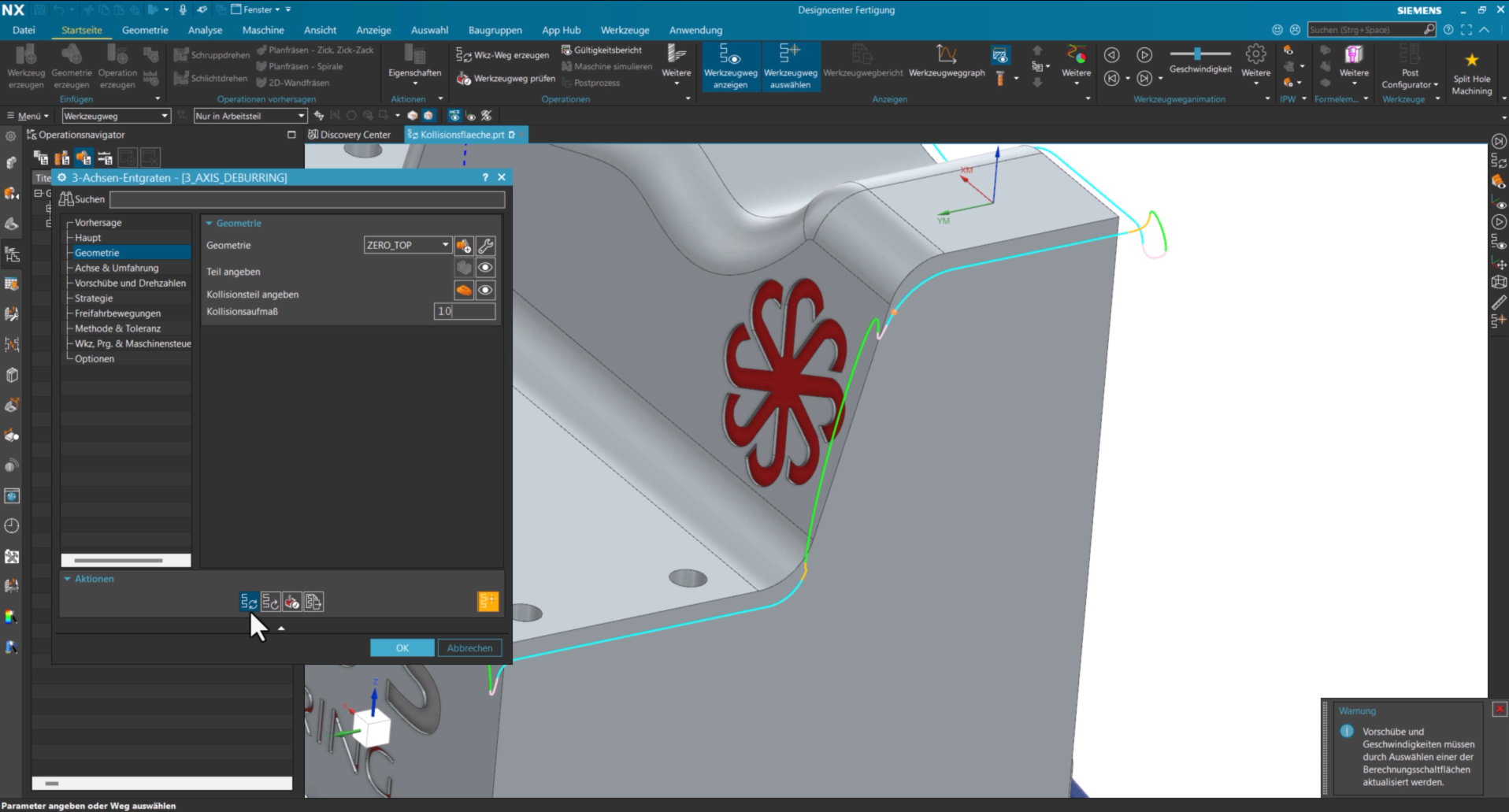

Soll zusätzlich ein Sicherheitsabstand eingehalten werden, kann über das Kollisionsaufmaß ein entsprechender Wert definiert werden. Nach dem erneuten Erzeugen des Werkzeugwegs wird dieser automatisch angepasst.

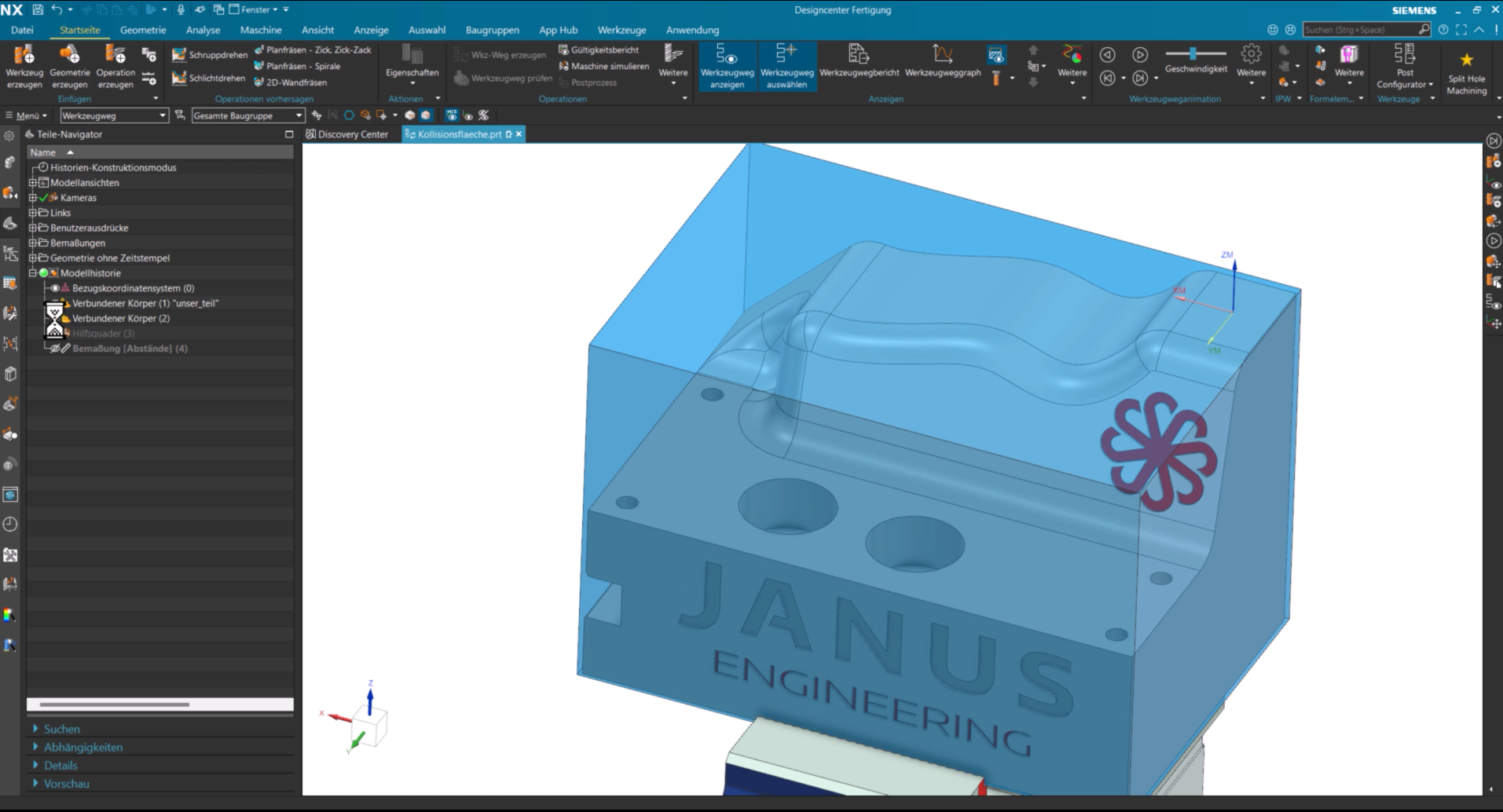

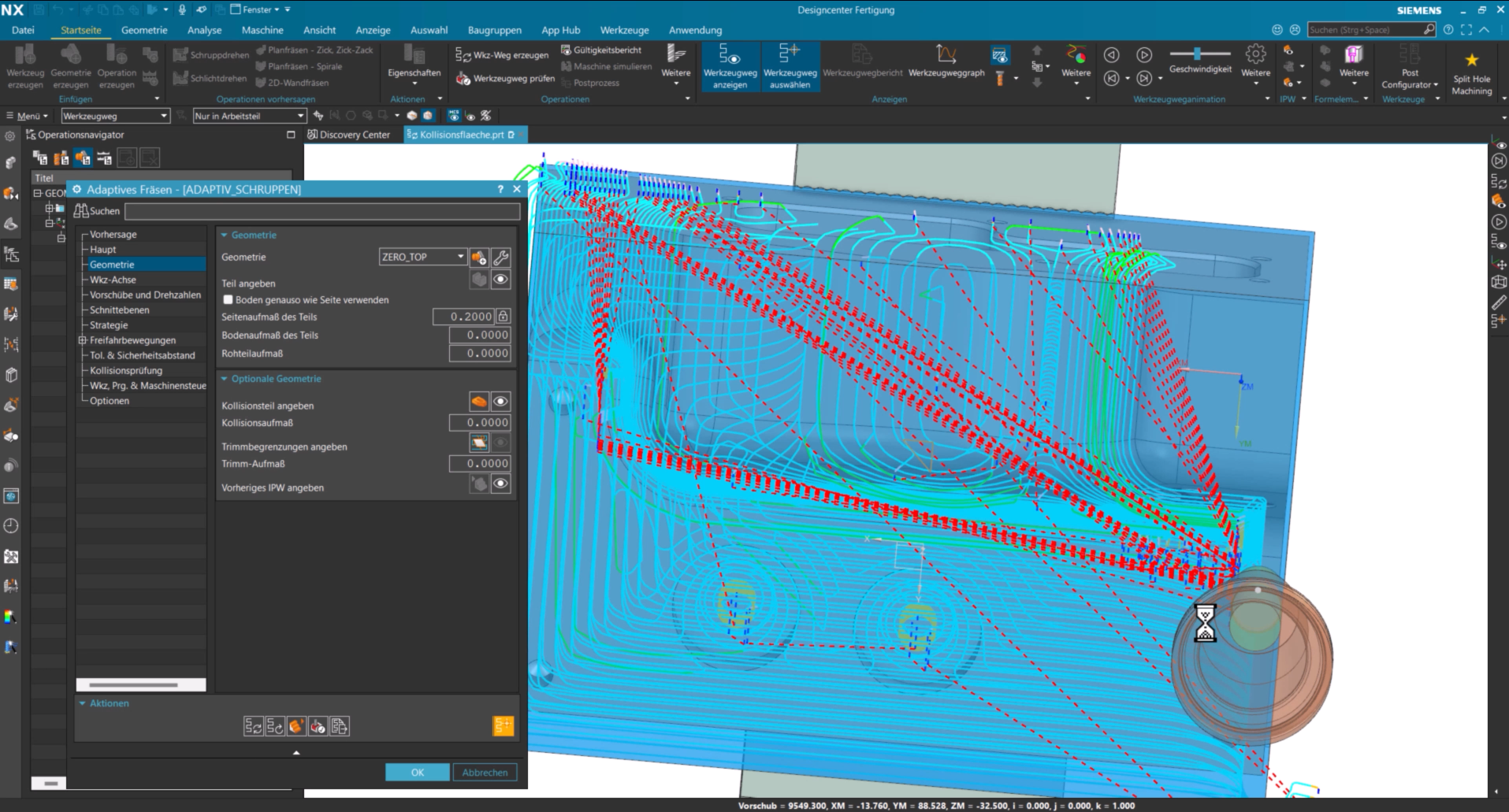

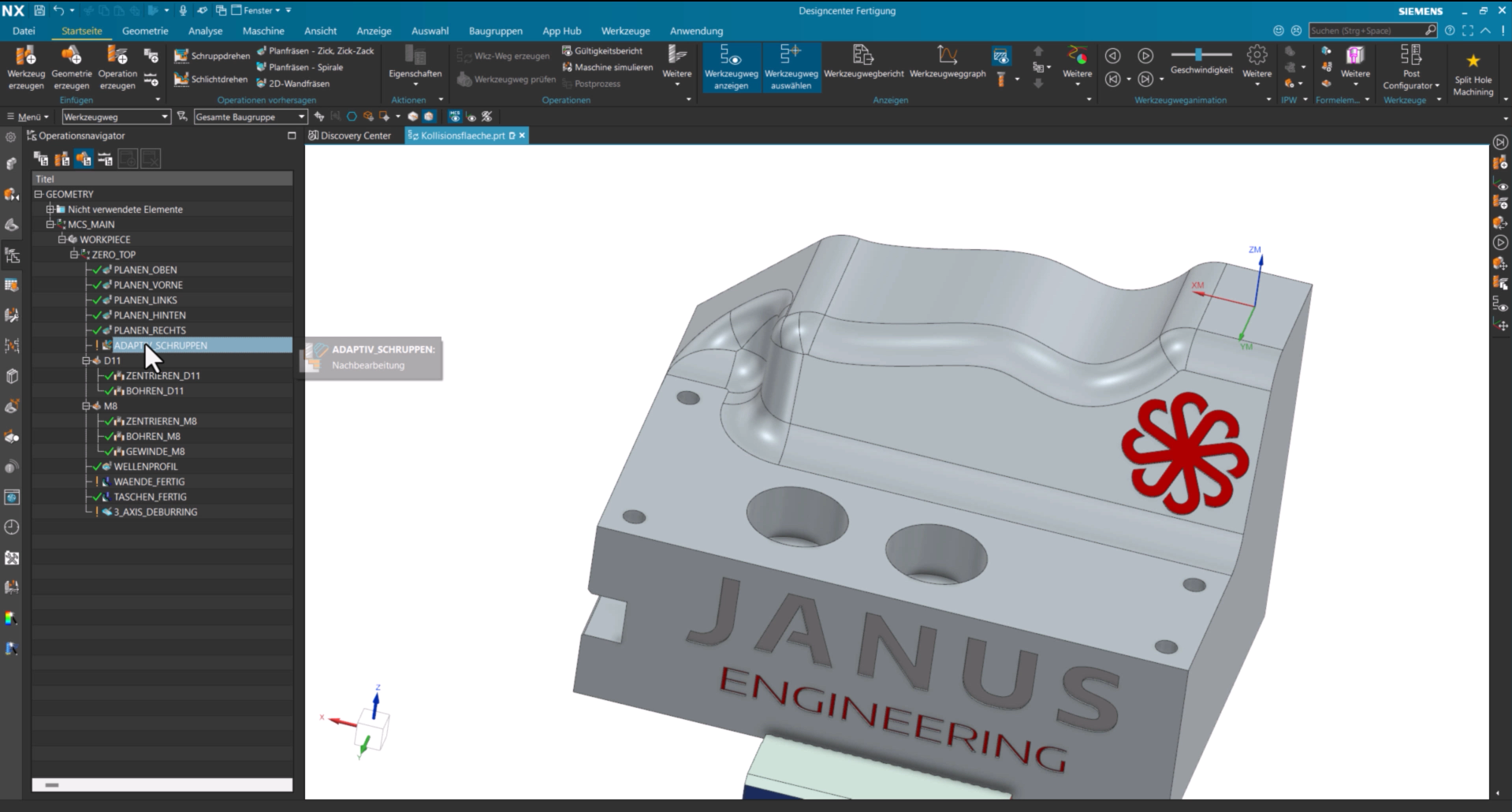

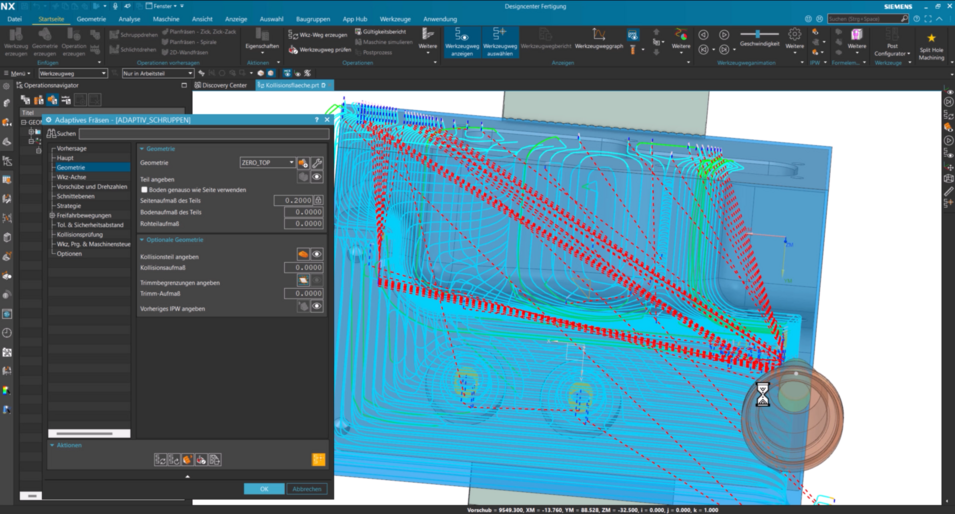

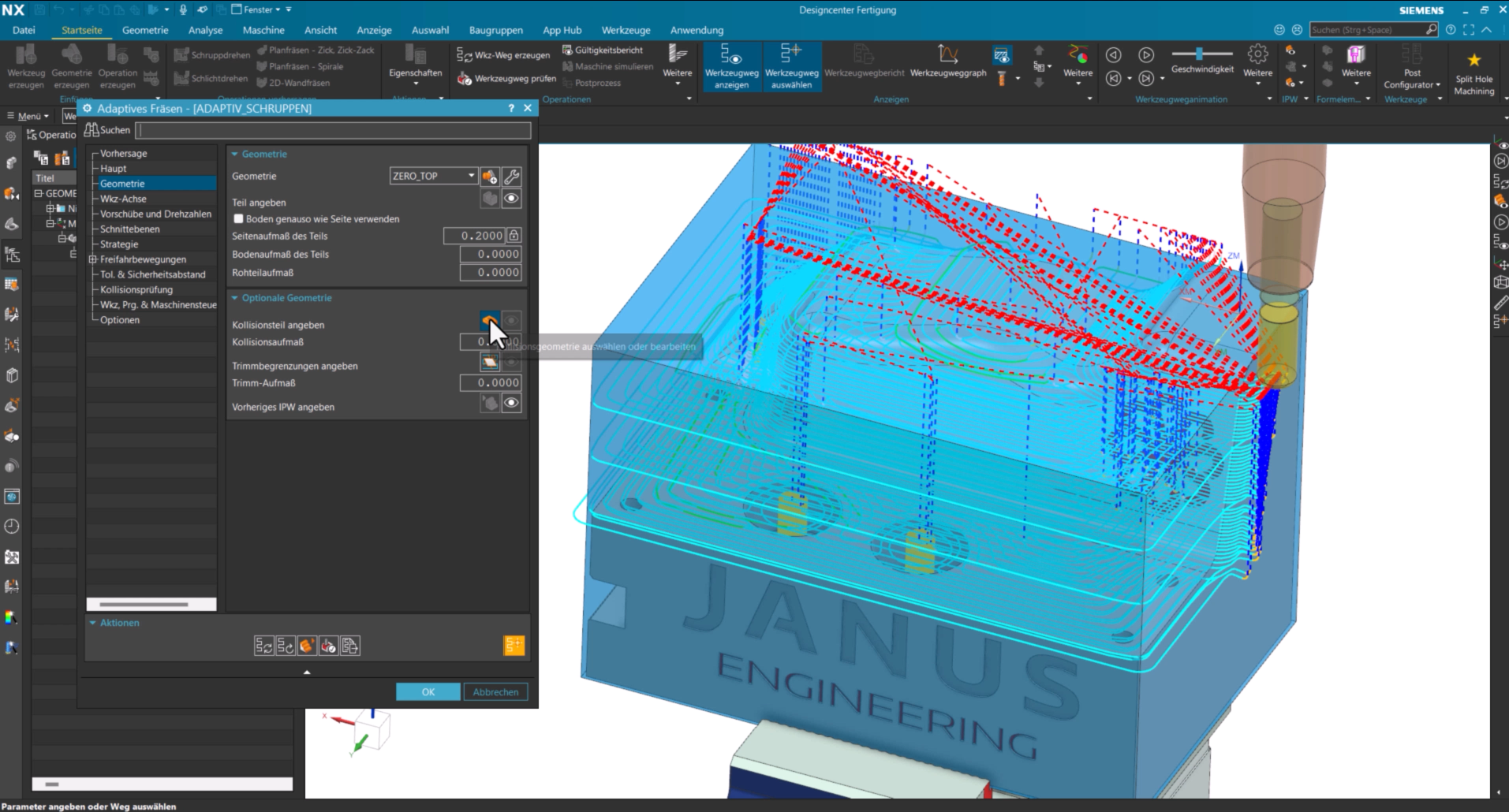

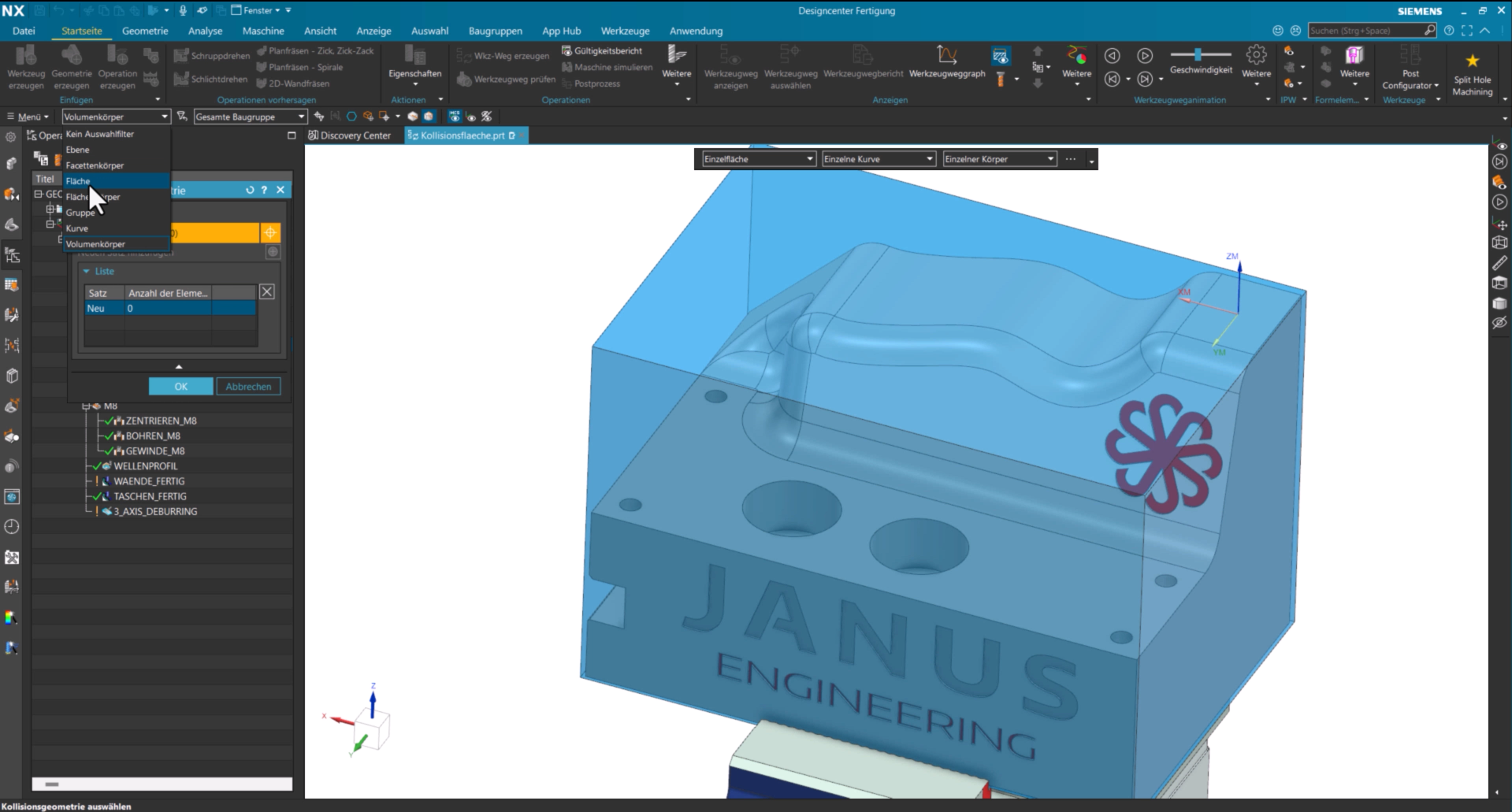

Auch beim adaptiven Schruppen lässt sich die Kollisionsgeometrie mit Flächen einsetzen. Blenden Sie zunächst den verbundenen Körper ein. Öffnen Sie anschließend die Schruppoperation und wählen Sie im Bereich Kollisionsgeometrie den Geometrietyp Fläche. Selektieren Sie danach die gewünschte Fläche des verbundenen Körpers als Kollisionsgeometrie und erzeugen Sie den Werkzeugweg.

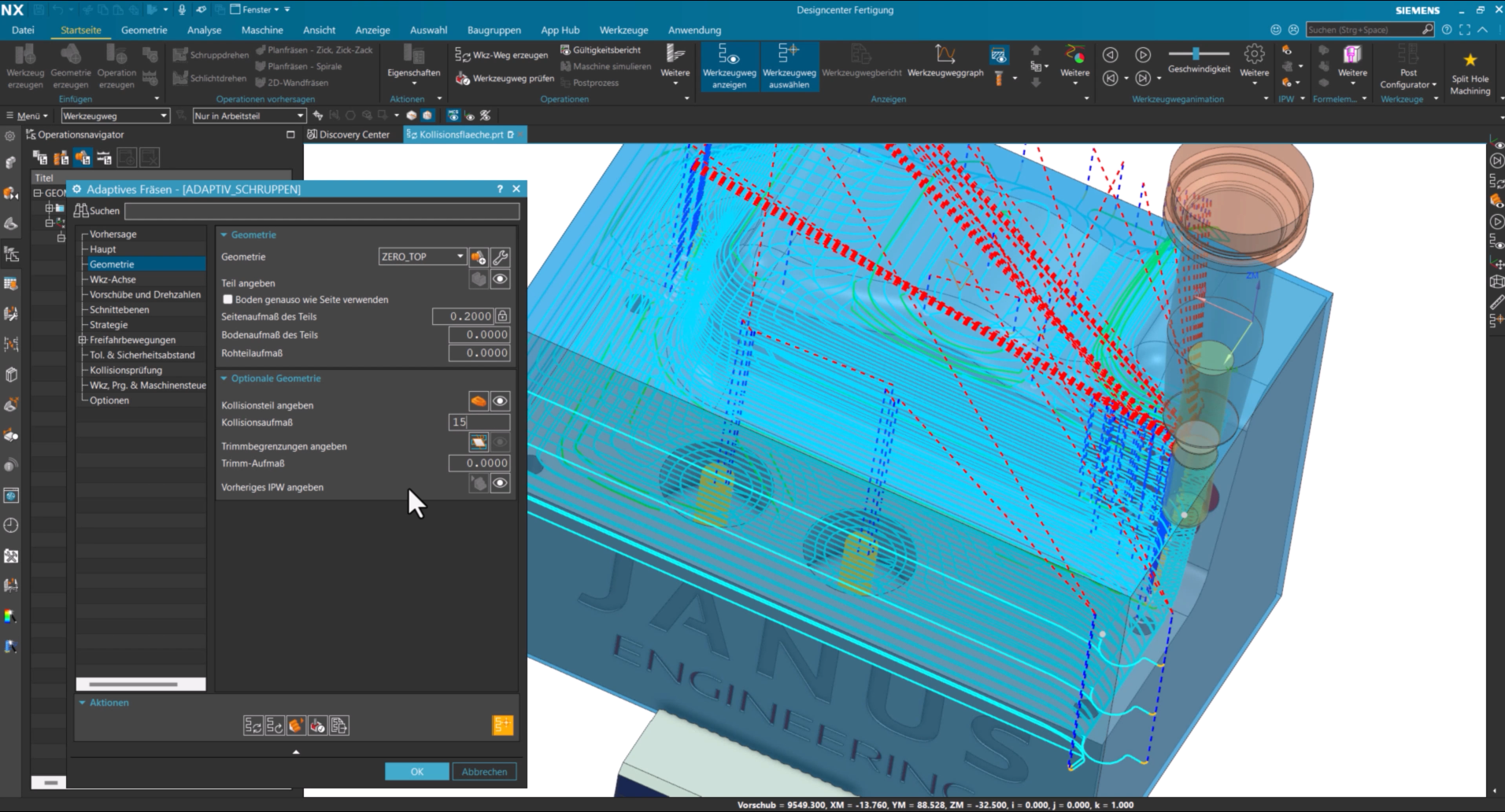

Der Werkzeugweg endet nun exakt an der ausgewählten Fläche. Über das Kollisionsaufmaß lässt sich anschließend ein definierter Sicherheitsabstand festlegen. Im gezeigten Beispiel wird ein Abstand von 15 mm verwendet. Nach dem erneuten Erzeugen des Werkzeugwegs hält dieser den definierten Abstand zur Kollisionsfläche automatisch ein.
Wie die beiden Beispiele zeigen, bietet die Kollisionsgeometrie weit mehr Einsatzmöglichkeiten als nur die Berücksichtigung von Volumenkörpern. Durch den gezielten Einsatz von Flächen lassen sich Bearbeitungsstrategien flexibel anpassen und kritische Bereiche zuverlässig schützen. Haben Sie Fragen zu diesem Thema oder Wünsche für zukünftige QuickTipps? Kontaktieren Sie uns gerne oder hinterlassen Sie einen Kommentar unter unserem YouTube-Video. Wir freuen uns auf Ihr Feedback!
