CAM Tracker im Technology Manager

In diesem Spotlight Video zeigen wir Ihnen alles, was Sie zum CAM Tracker wissen sollten

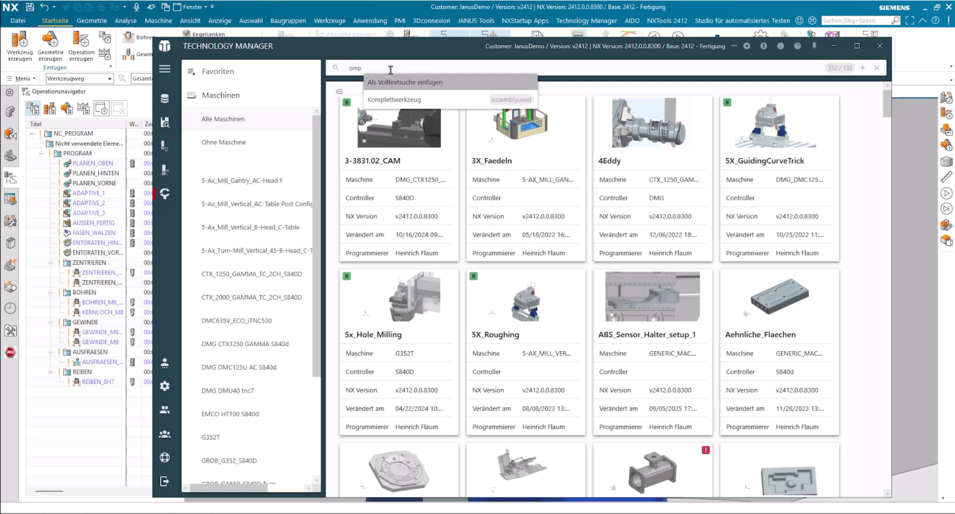

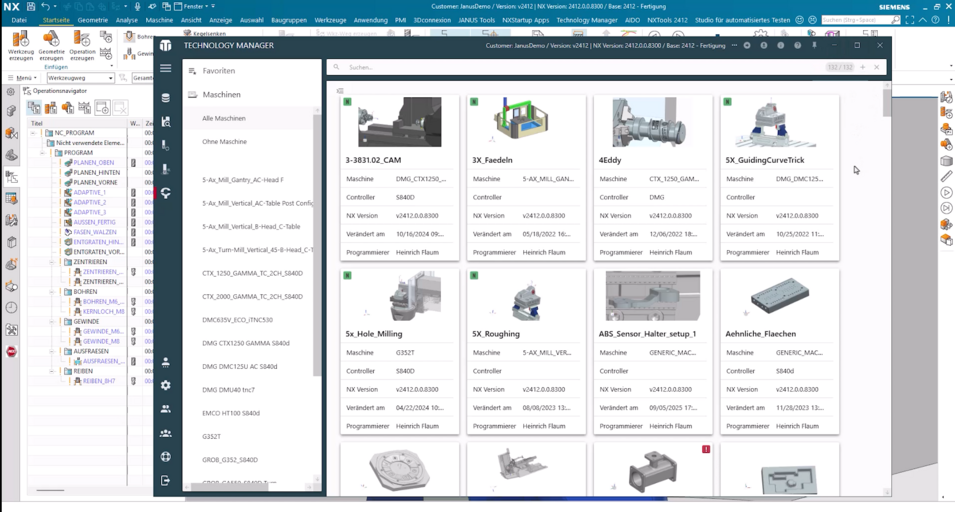

Der CAM Tracker zeigt die bereits erfassten CAM Aufspannungen in einer zentralen Übersicht. Über Filter lässt sich die Auswahl beispielsweise auf eine bestimmte Maschine eingrenzen. Alternativ können Sie direkt nach einem CAM Programm suchen.

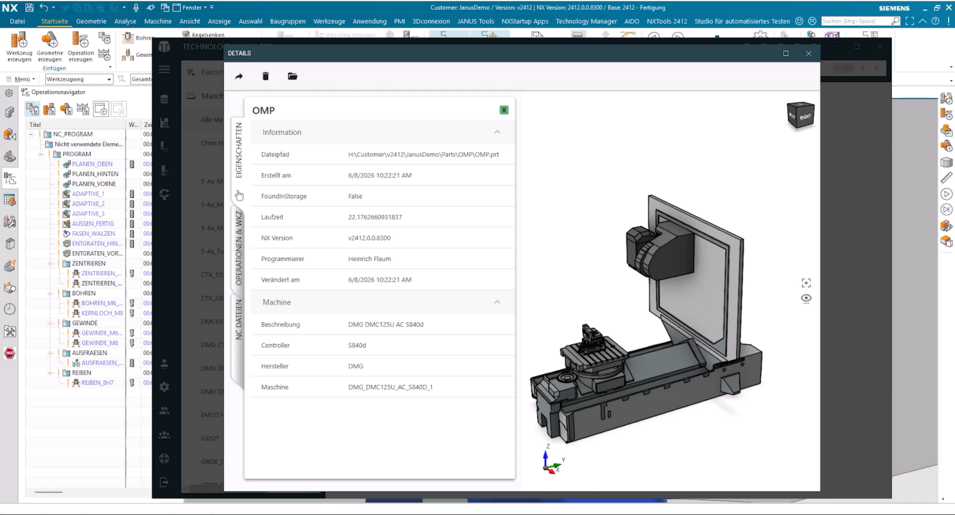

Öffnen Sie eine Aufspannung, erhalten Sie weitere Informationen zum CAM Part. Dazu gehören unter anderem der Speicherort, das Erstelldatum, die Laufzeit, die verwendete NX Version und die zugeordnete Maschine.

Über die entsprechenden Verknüpfungen können Sie den Speicherort direkt im Explorer öffnen oder den CAM Part in Siemens NX laden.

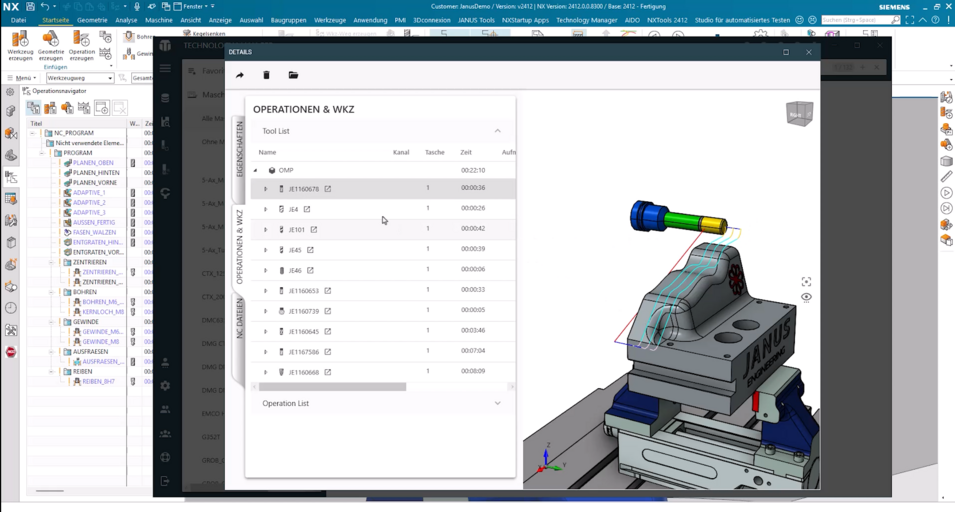

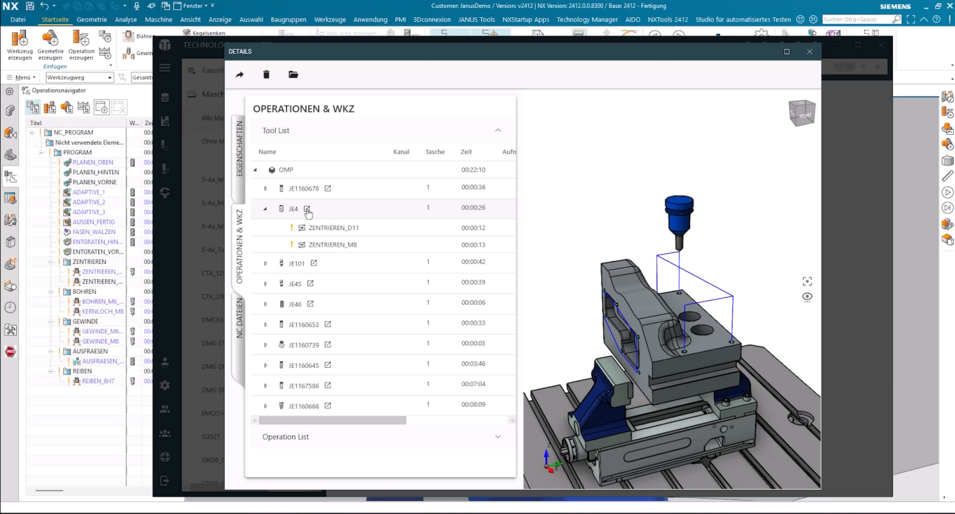

In der Werkzeugliste sehen Sie, welche Werkzeuge innerhalb des CAM Parts verwendet wurden und in welchen Operationen sie zum Einsatz kommen.

Benötigen Sie weitere Details, können Sie direkt in den zugehörigen Werkzeugdatensatz wechseln. Dort sehen Sie beispielsweise den verwendeten Werkzeughalter, das Werkzeug selbst und die hinterlegte Ausspannlänge.

Auch die programmierten Operationen lassen sich einzeln aufrufen. Neben der Werkzeugbahn stehen dabei weitere Informationen wie Laufzeit, Aufmaß, Drehzahl und Vorschub zur Verfügung.

Gerade für Maschinenbediener oder die Werkzeugbereitstellung können diese Informationen hilfreich sein, da der Technology Manager auch als Standalone Lösung genutzt werden kann.

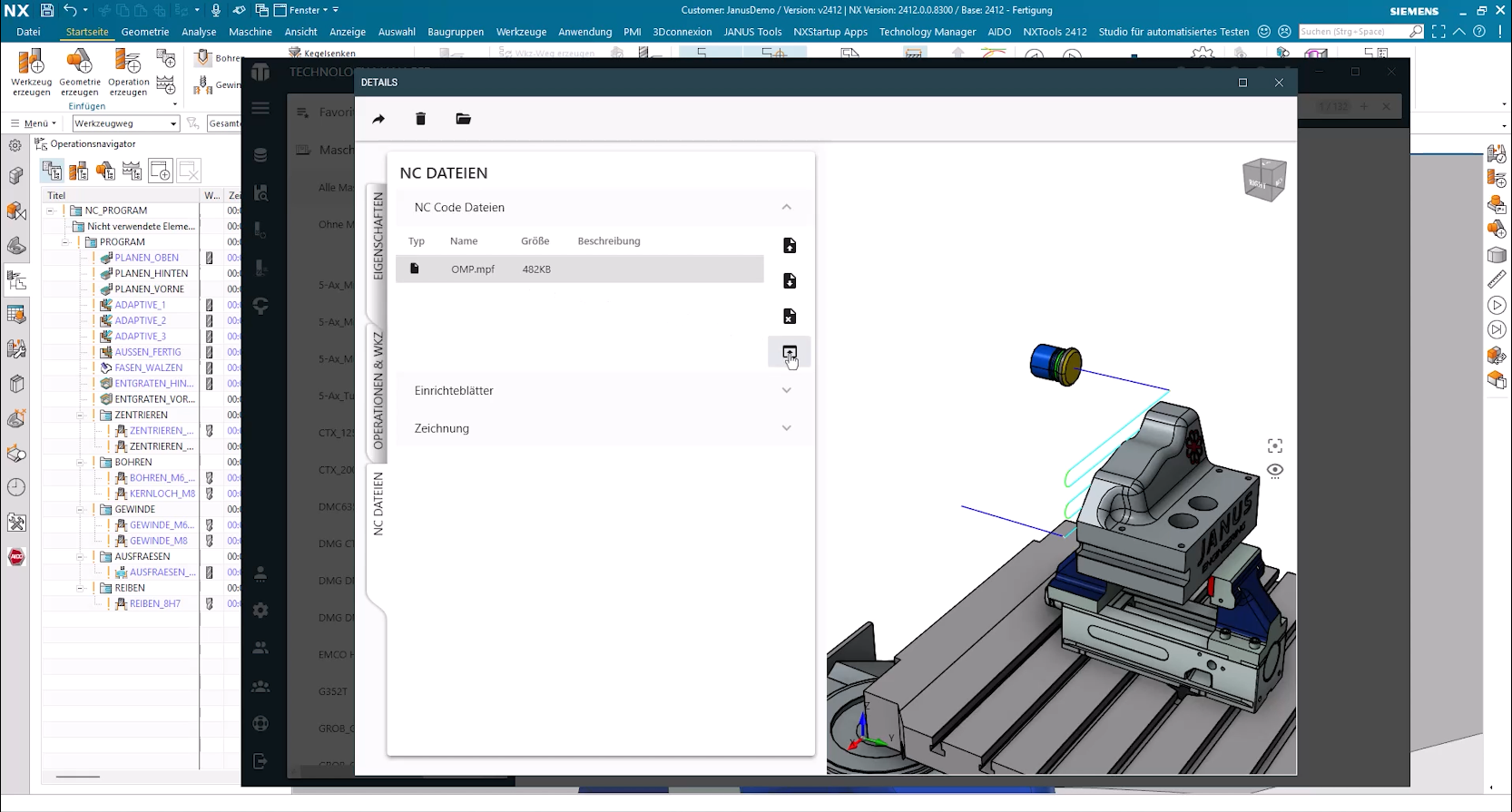

Zum CAM Programm können zusätzliche Dateien hinterlegt werden. Dazu zählen beispielsweise NC Code Dateien, Einrichtungsblätter oder Werkstückzeichnungen.

Diese Dokumente lassen sich direkt aus dem Technology Manager mit der jeweiligen Anwendung öffnen. So kann beispielsweise ein Maschinenbediener auf das Einrichtungsblatt zugreifen oder eine Zeichnung für die Kontrolle am Werkstück aufrufen.

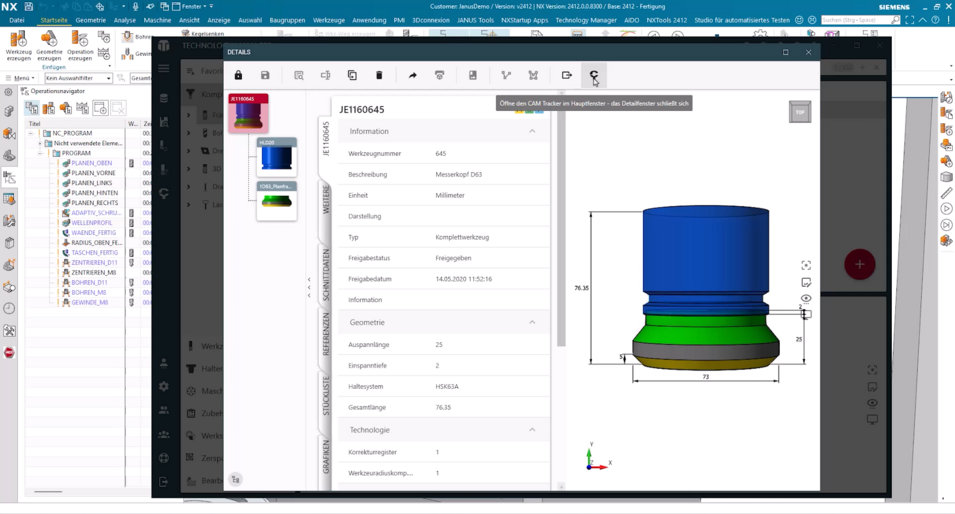

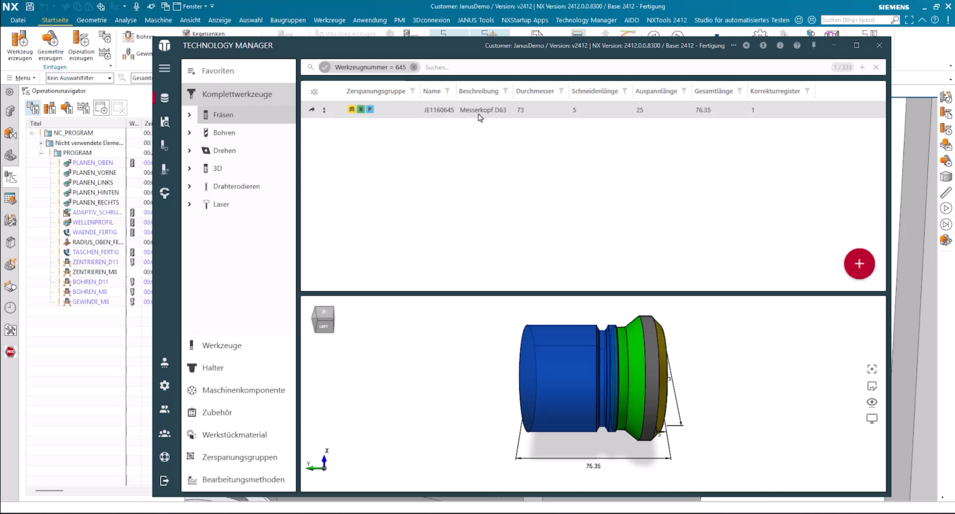

Der CAM Tracker kann auch direkt aus einem Werkzeug heraus aufgerufen werden.

In diesem Fall sehen Sie, in welchen CAM Programmen das ausgewählte Werkzeug verwendet wird. Ändert sich beispielsweise ein Werkzeug oder dessen Schnittdaten, lässt sich dadurch nachvollziehen, welche bestehenden Programme überprüft oder angepasst werden müssen.

Über die Filtermöglichkeiten können Sie vorhandene CAM Programme anhand ihrer hinterlegten Informationen eingrenzen.

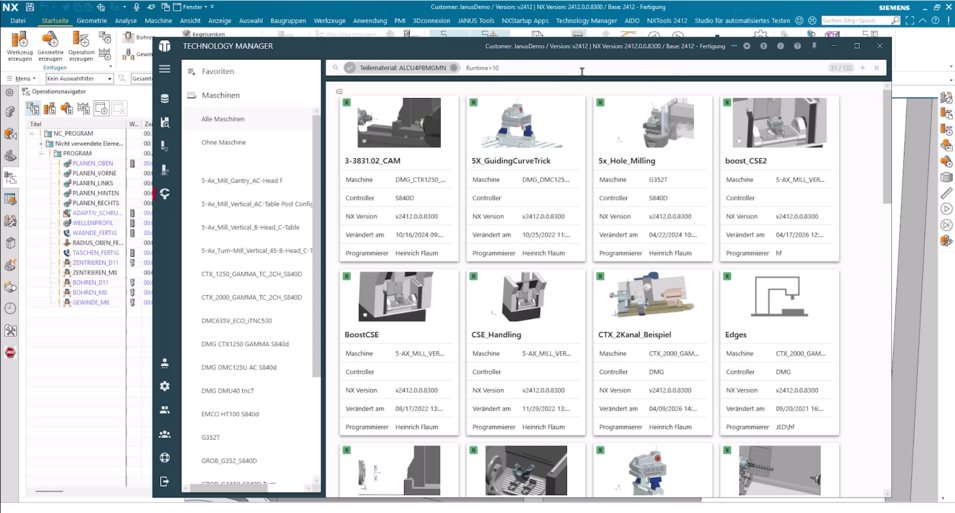

Im Spotlight zeigen wir dazu ein Beispiel, bei dem zunächst nach dem Teilematerial Aluminium und anschließend zusätzlich nach einer bestimmten Laufzeit gefiltert wird. So können bestimmte CAM Aufspannungen gezielt aus der vorhandenen Programmliste herausgefiltert werden.

Für die Übernahme in den CAM Tracker ist kein zusätzlicher Arbeitsschritt notwendig.

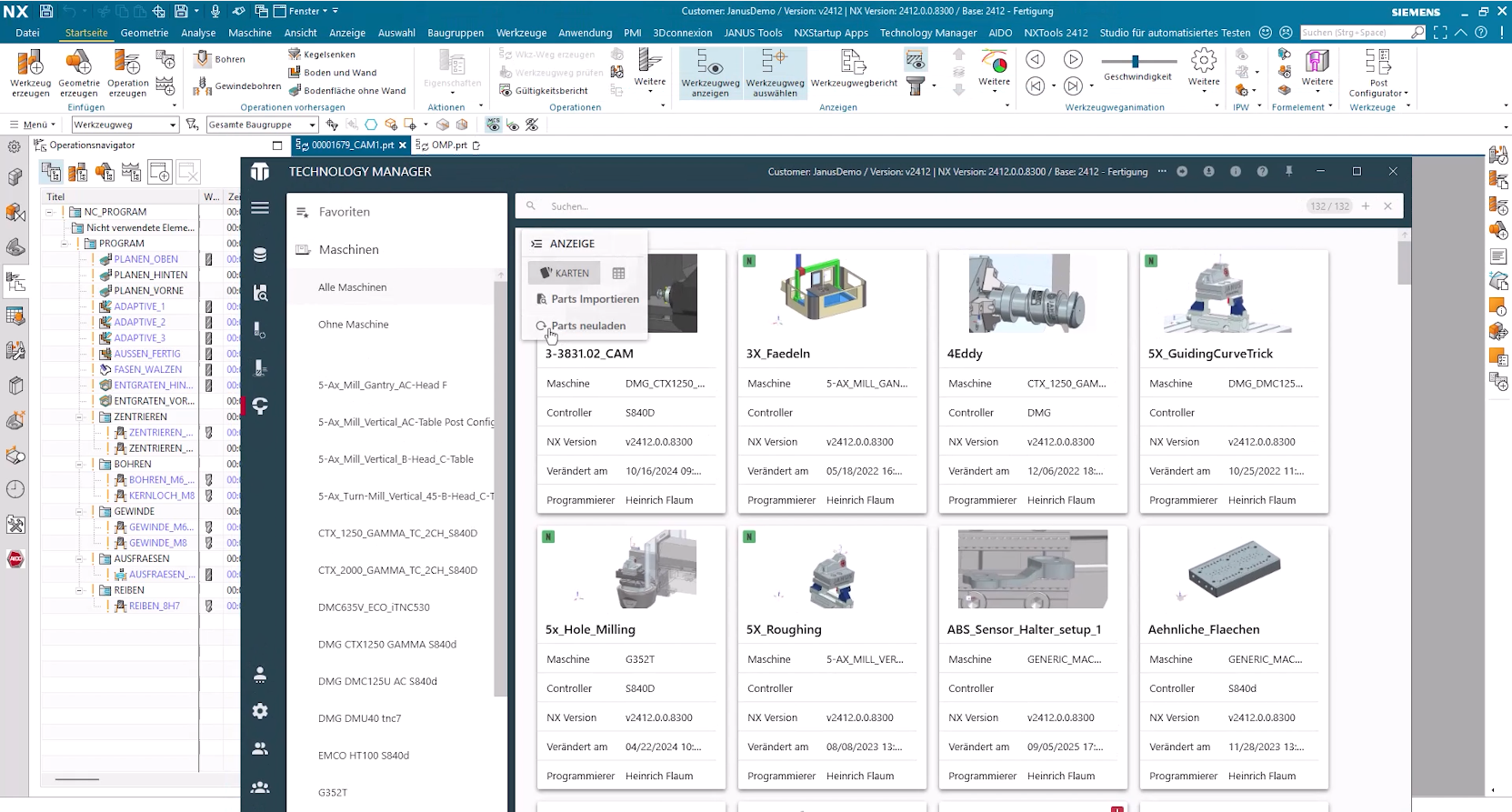

Wird ein CAM Part regulär gespeichert, registriert der Technology Manager diesen Vorgang. Informationen zu Werkzeugen, Operationen und Aufspannungen werden übernommen und stehen anschließend im CAM Tracker zur Verfügung.

Im Video zeigen wir Ihnen den vollständigen Ablauf und die verschiedenen Möglichkeiten des neuen CAM Trackers im Technology Manager.
