Dans le QuickTip d'aujourd'hui nous allons voir comment créer un lien associatif, ou non, entre des gémoétries dans un composant d'assemblage.
Après avoir vue ce QuickTip vous serez en mesure de créer une - Wave - avec l'utilitaire NX.
NX CAD/CAM Quicktip : Créer un lien intelligent entre composants
Comment être plus efficient dans la création d'éléments interdépendants
Emmanuel HIARD |
Qu'est ce qu'une "wave" ?
Le principe d'une wave est de pouvoir copier de façon associative, ou non, un élément, comme un corps, une face, une esquisse, un plan etc.
Par défaut, l'élement copié devient l'enfant de l'élement d'origine, vous venez de créer une -wave-.

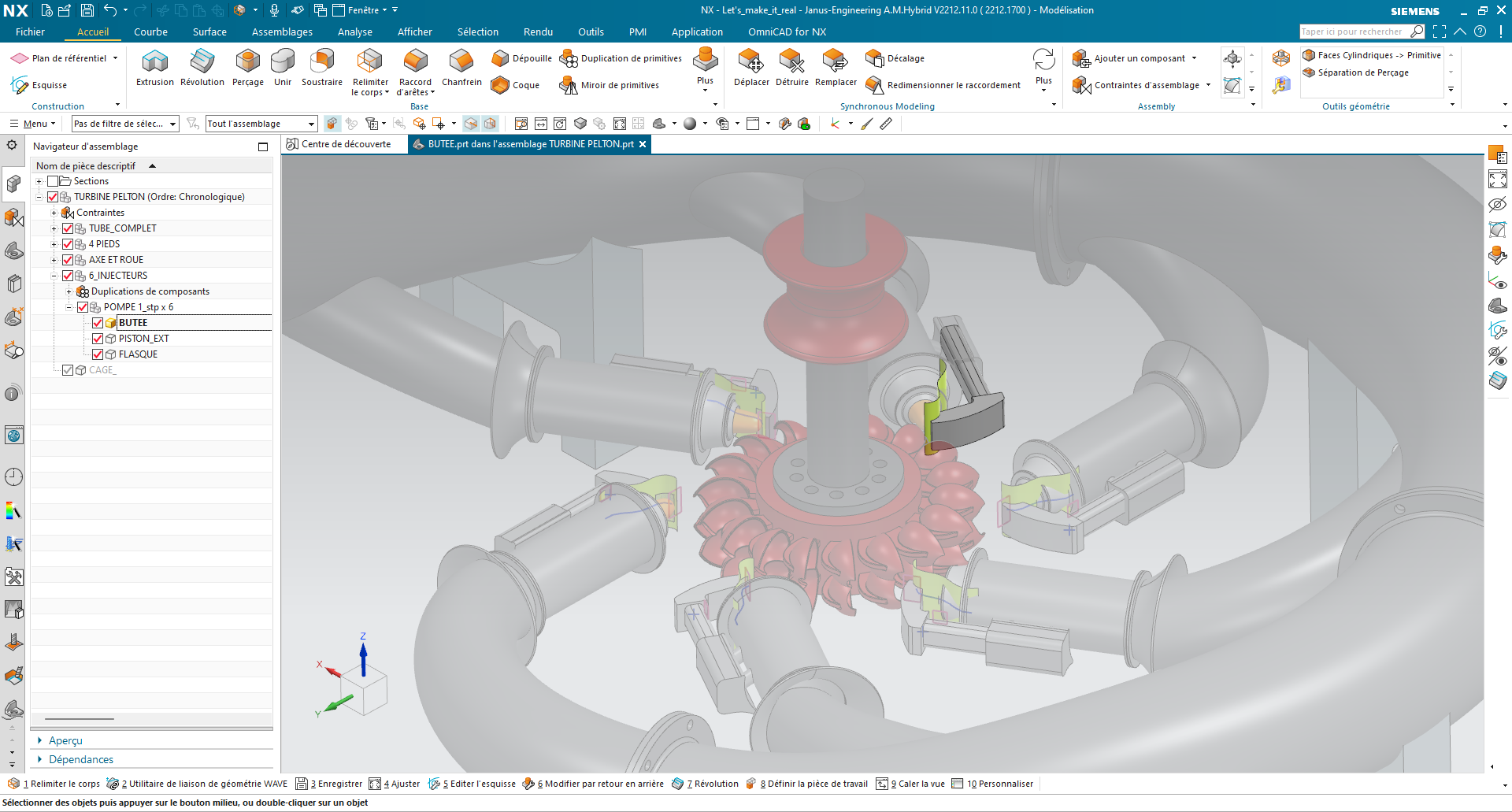

1- Activez le composant
Dans le navigateur d'assemblage, cliquez sur le composant dans lequel vous allez créer votre -wave-.

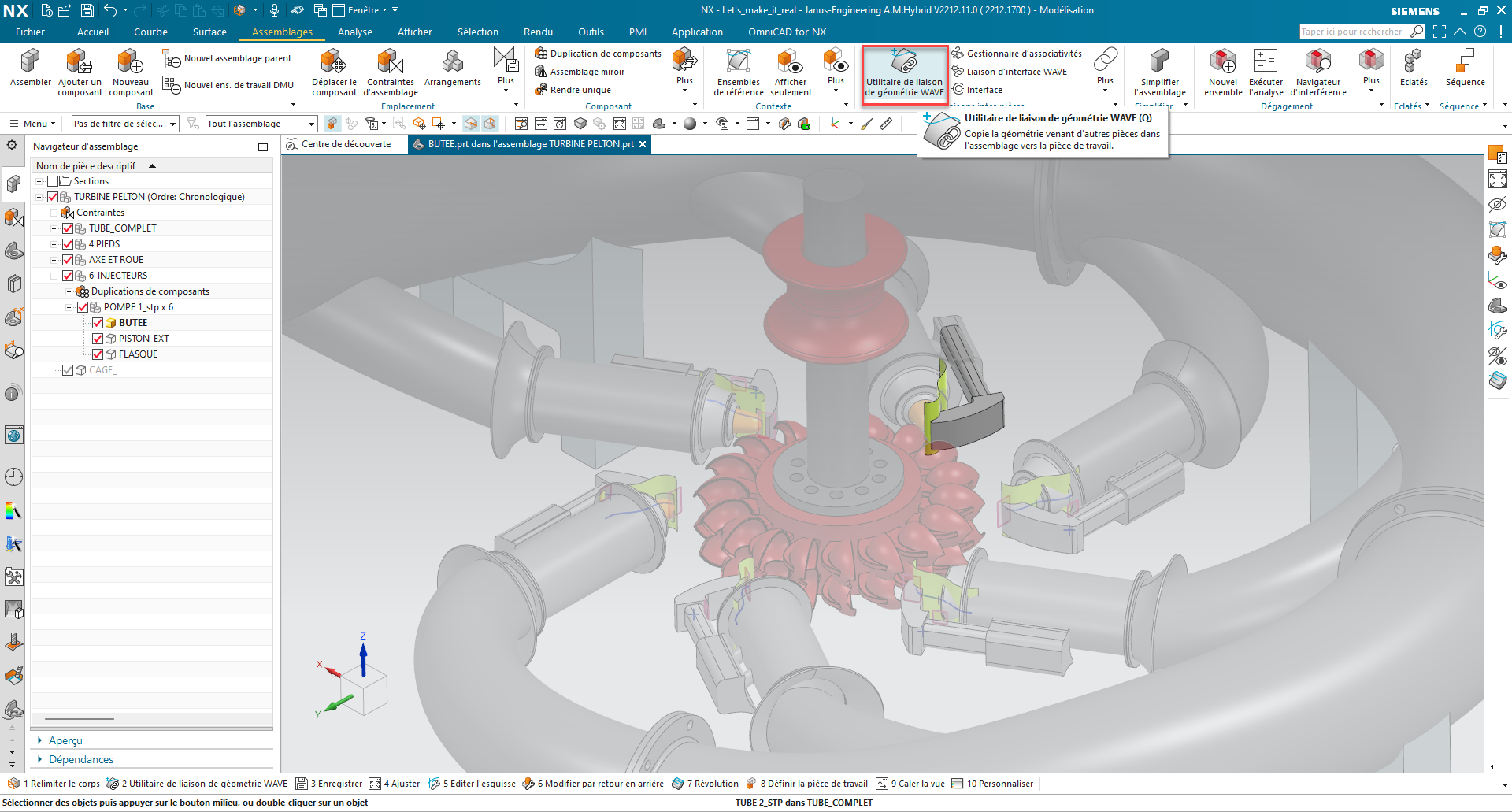

2- Créez votre wave
Ciquez sur l'icone - Utilitaire de liaison de géométrie WAVE -
Séléctionner le type d'élement à utiliser, qui sera copié.
-
Apprenez en plus directement en vidéo en regardant notre NX CAD/CAM QuickTip
La remarque d'expert !

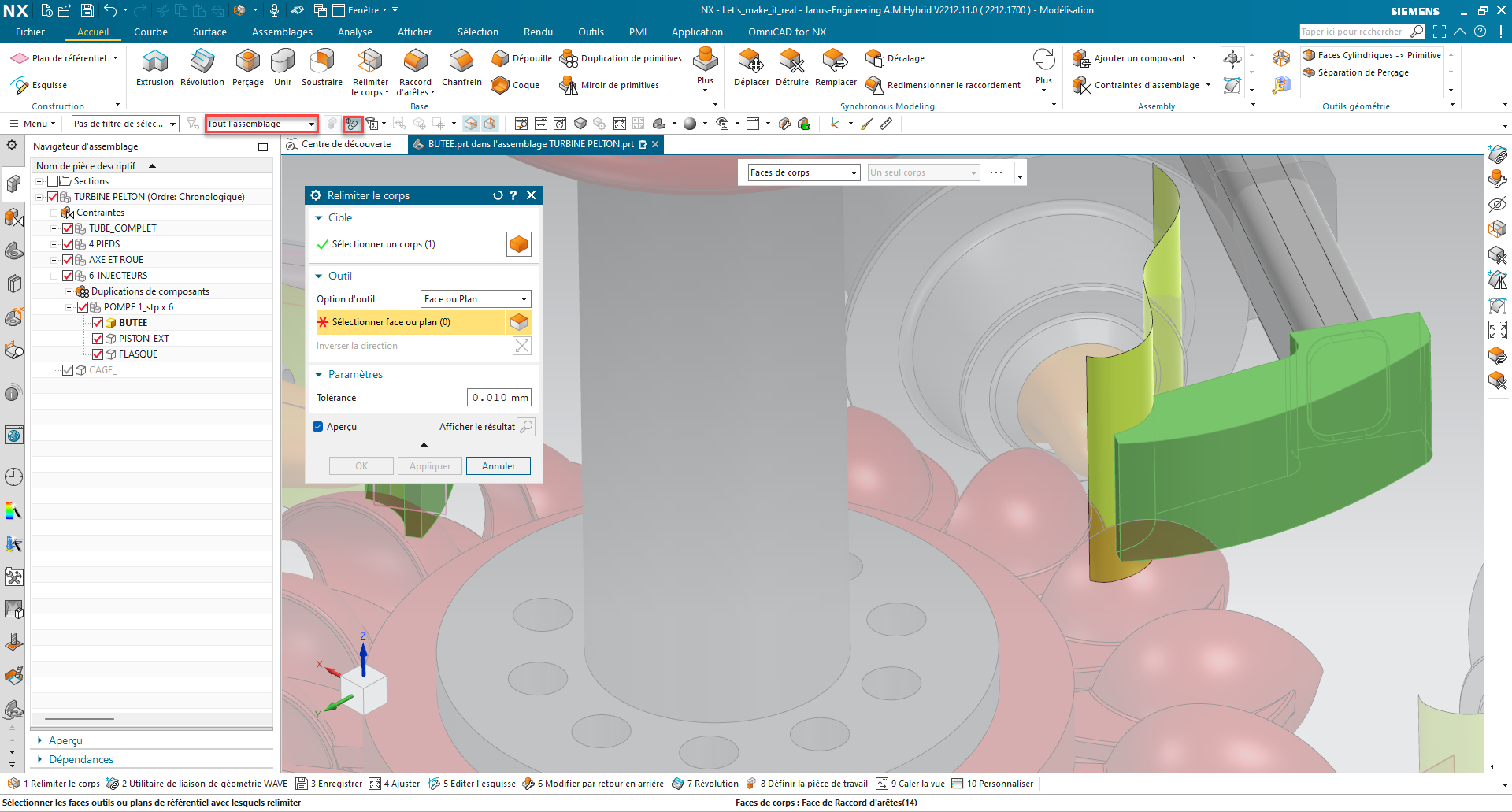

Il est possible, avec certaines primitives, de créer la liaison wave dans l'opération.
- Pour cela,choisissez comme intention de séléction, -Tout l'assemblage-.
- Cliquez sur l'icone -Créer une liaison interpièces-
Cette fonction automatise la création de votre -wave-, vous serez plus rapide !
